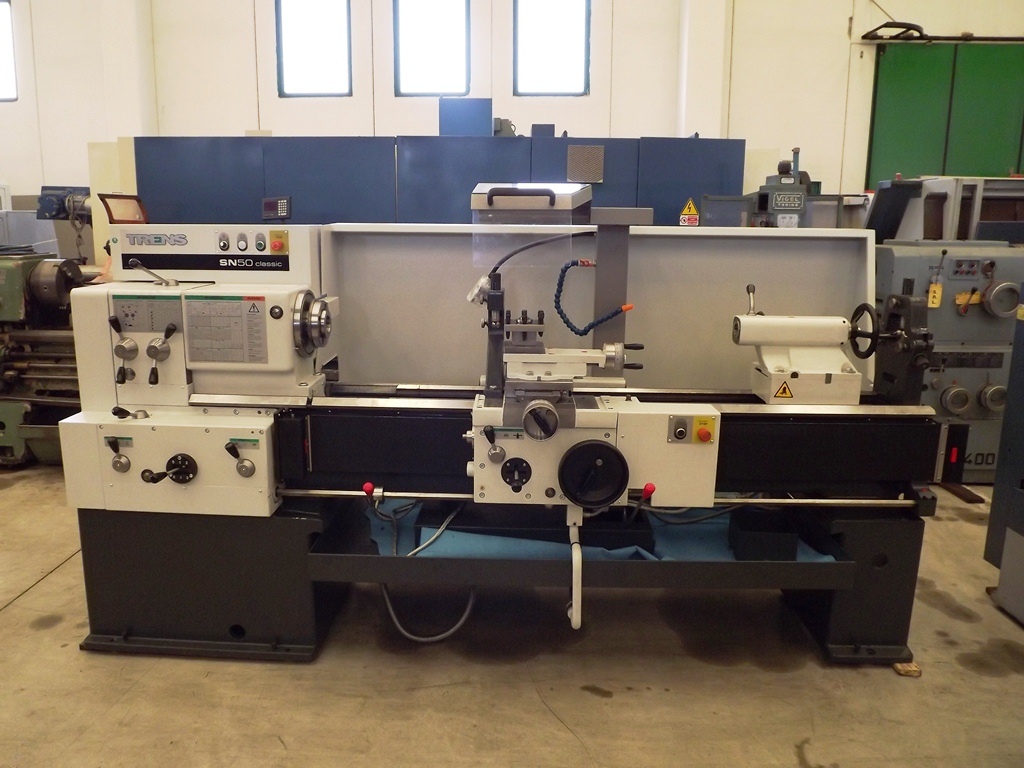

TORNIO TRENS MOD. SN 50C/ 1500
Diametro fino 600 mm
torni paralleli - Macchine usate
TRENS
06818
CARATTERISTICHE TECNICHE:
-Altezza punte dal banco: mm 250
-Diametro tornibile sul banco mm 500
-Diametro tornibile sul carro mm. 270
-Distanza punte: mm 1500
-Larghezza incavo banco: mm 230
-Larghezza banco mm 340
MANDRINO:
-Diametro foro mandrino mm 52
-Attacco naso mandrino (ISO 702-III) DIN B6
-Attacco interno: MORSE 6
-Max coppia: Nm 1200
-Velocità di rotazione: min-1 22-2000

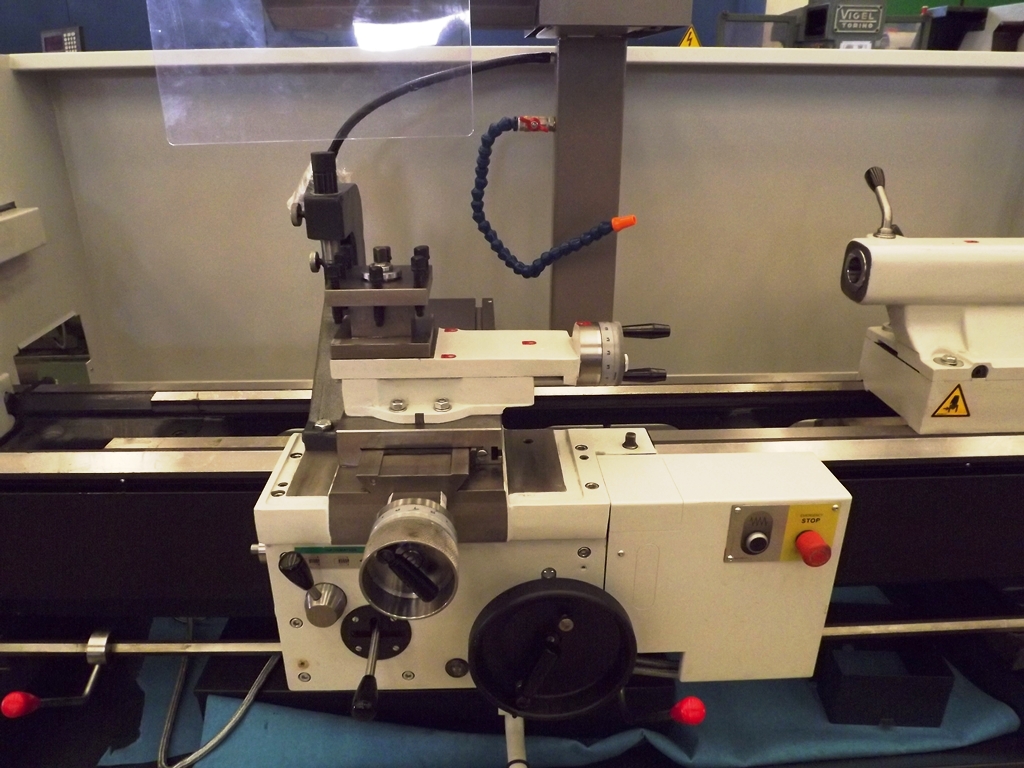

CARRO:
-Corsa asse trasversale mm 300
-corsa slitta utensile mm 140
-Dimensione max utensile: mm 32x20
-Numero avanzamenti: 38
-Avanzamenti corsa longitudinale: mm.rev.-1 0,05 – 6.4
-Avanzamenti corsa trasversale: mm.rev.-1 0,025 – 3.2
-Corsa rapida longitudinale mm/min. 3000
-Corsa rapida trasversale mm/min 1500
CONTROPUNTA:
-Diametro del canotto della contropunta mm.70
-Corsa del canotto mm 180
-Attacco del canotto MORSE 5
-Max peso utensile tra i centri: Kg 300
-Max peso utensile nell'autocentrante: Kg 80
MOTORI:
-Potenza installata kVA. 6,6
-Voltaggio. 3X400 +-10% V
-Potenza motore principale: kW 5.5
potenza motore pompa refrigerante: kW 0,09
potenza motore traversa rapida: kW 0,55
INGOMBRI
-larghezza x altezza: mm 1100x1580
-Lunghezza mm 3140
-Peso netto della macchina Kg. 1835
MACCHINA COMPLETA DI:
- esecuzione metrica
- torretta quadra
- lunetta fissa diam. 10-115 mm
- lunetta a seguire diam. 10-115 mm
- foro mandrino 52 mm
- naso mandrino DIN B6
- volantino manuale a destra
- avanzamento rapido
- lampada alogena, sistema refrigerante
- voltaggio 3x400/50 Hz
- impianto elettrico di sicurezza: interruttori
- potenza motore principale 5.5 kW
- raccogli trucioli
- protezione mandrino
- antitruciolo frontale, protezione posteriore, protezione vite madre
- portacavi di protezione in acciaio
- senza frizione dentata
- manico pieghevole per asse X
- manico pieghevole per asse Z
- colore - RAL 9018/5015
- manuale operatore su CD, documentazione
- punta fissa MK 5
- bussola di riduzione cono mandrino da MK6 a MK5
- kit operatore
- 3 pezzi di prese di sicurezza
- set di ingranaggi di ricambio per taglio filettature
MACCHINA NUOVA A NORME CE
