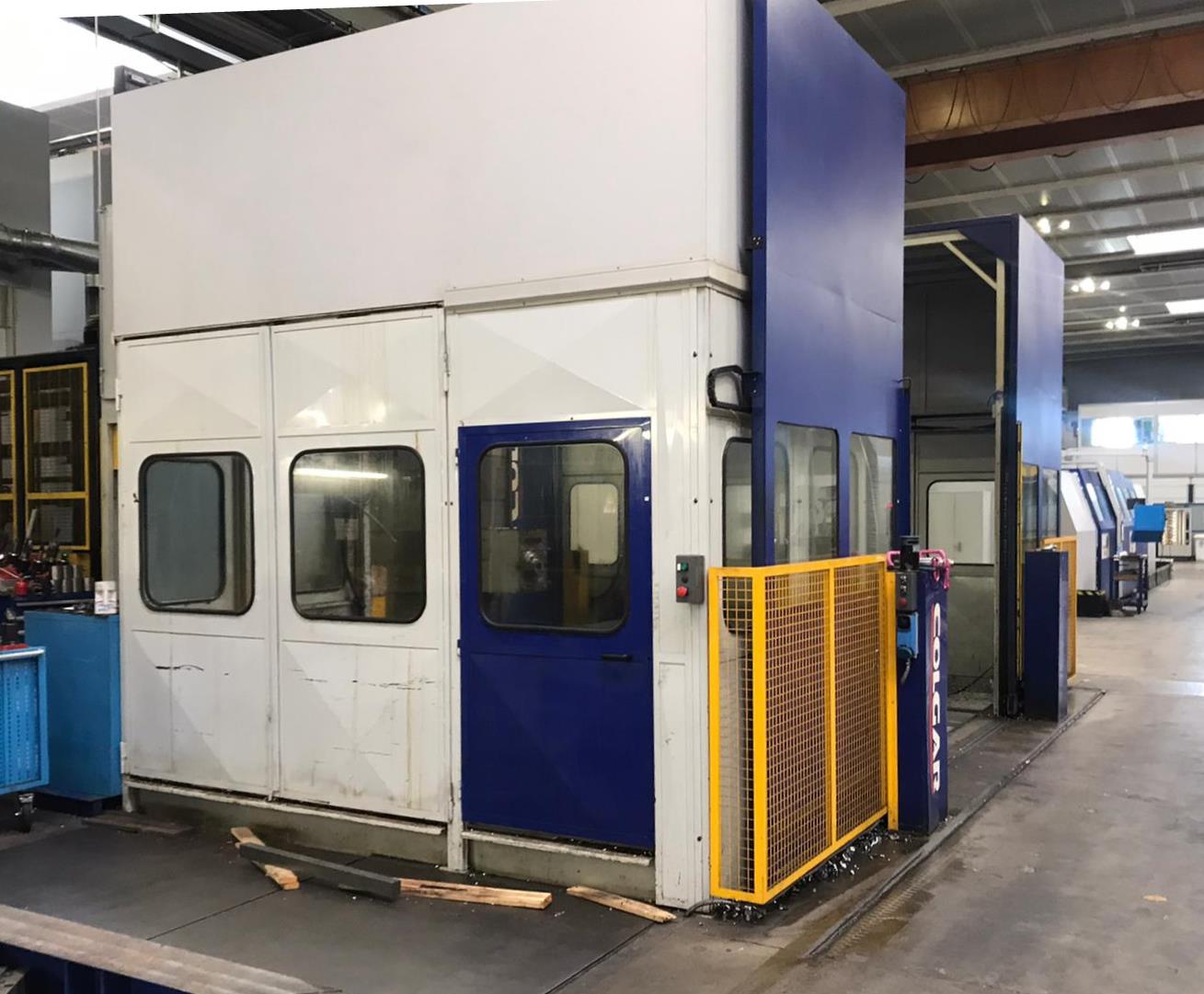

COLGAR
08787
MOD. PROG 213 TR 12
SOSTENTAMENTO IDROSTATICO
Controllo numerico SIEMENS 840D PowerLine
CAMPO DI LAVORO:
Asse X - Corsa longitudinale della tavola 3.500 mm
Asse Y - Corsa verticale della testa 2.000 mm
Asse Z - Corsa trasversale del montante 2.650 mm
Asse W - Corsa trasversale del mandrino di alesatura 700 mm
ASSE B:
Rotazione della tavola continua
Passo di posizionamento per 360.000 pos. 0,001 gradi
Asse B con indexaggio meccanico nelle posizioni pos. 4 x 90 gradi
Diametro della ralla idrostatica 1200 mm

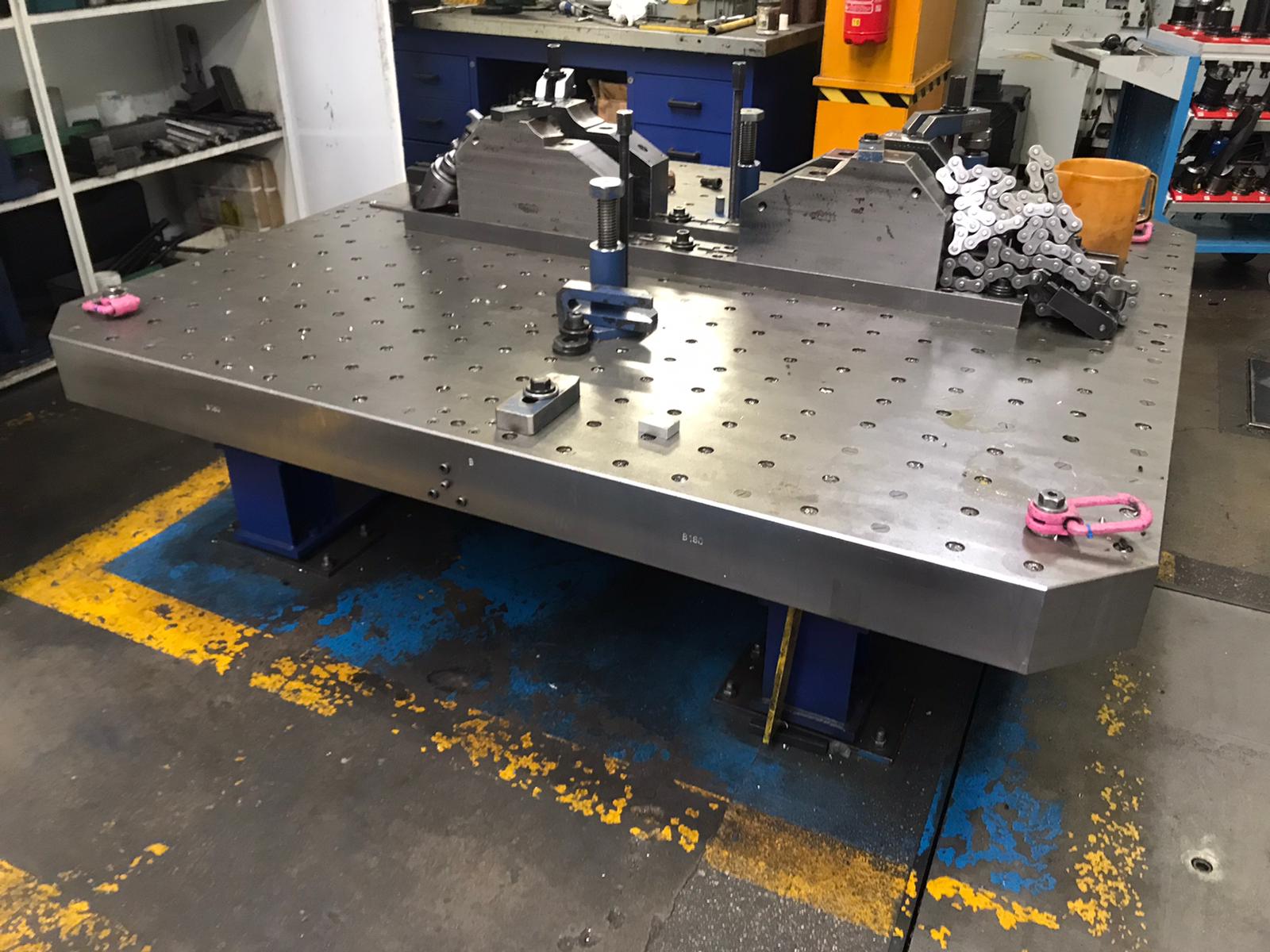

Dimensioni tavola 1800x2000 mm
Carico massimo ammesso, uniformemente distribuito sul piano tavola 15.000 kg.

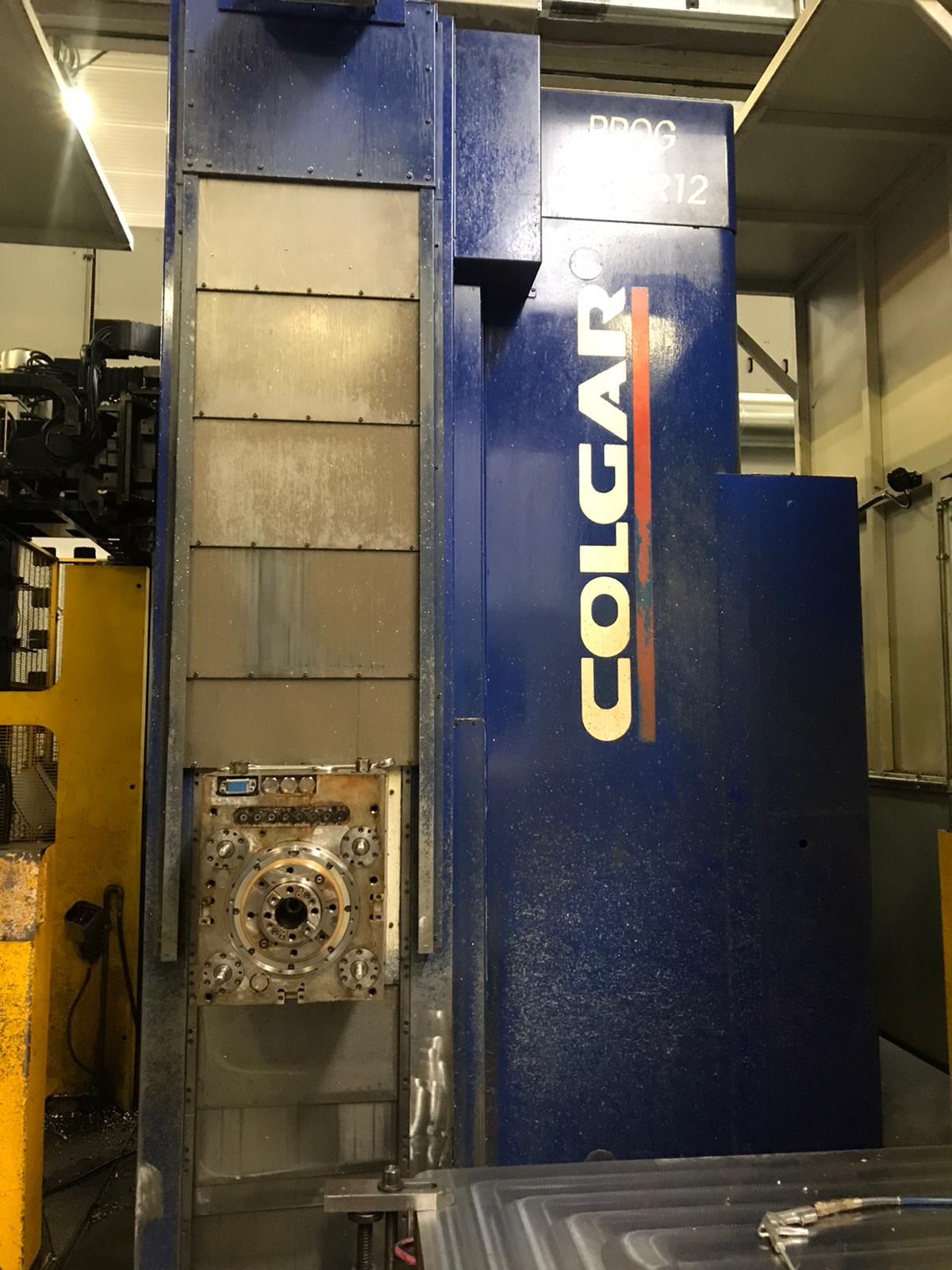

RAM:
Sezione RAM 410x505 mm
Sporgenza della testa 500 mm
MANDRINO:
Diametro mandrino di alesatura 130 mm
Attacco mandrino ISO 50
Velocità di rotazione mandrino 3000 rpm.
AVANZAMENTI:
Rotazione asse B idrostatico 0,002 ÷ 2 rpm
Forza 20.000 Nm
Avanzamenti Rapidi 20.000 mm/min.
POTENZA MOTORE:
Motore mandrino in servizio continuo S1 100% 37 kW
Coppia al mandrino 2.200 Nm.

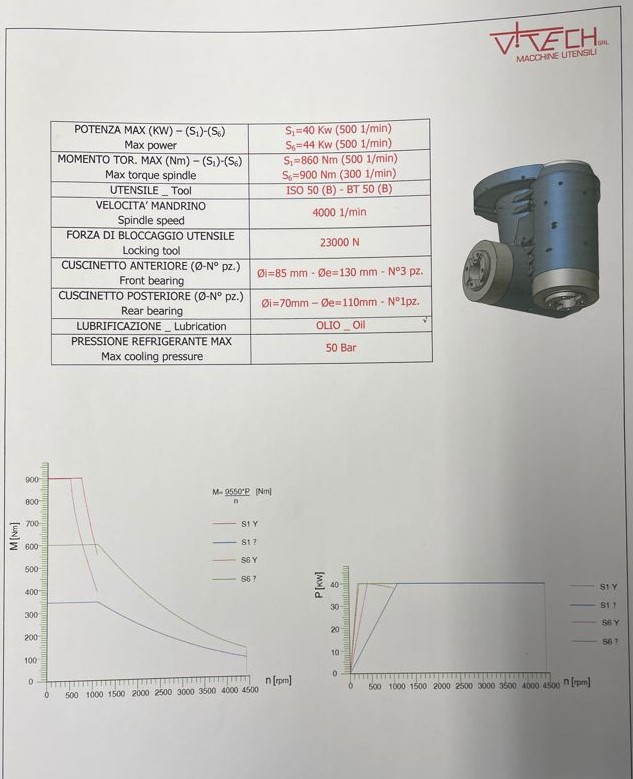

TESTA:
Testa bimandrino VT2S automatica 2,5 gradi
CAMBIO UTENSILE AUTOMATICO:
Cambio utensile 136 posizioni
COMPLETA DI:
-Impianto per liquido refrigerante esterno/interno utensile
-Pulsantiera su pulpito posto in prossimità della macchina
-Scambiatore di calore
-Strumenti di misura di tipo diretto: righe ottiche Heidenhain LB 382 C
-Centrale di filtrazione refrigerante

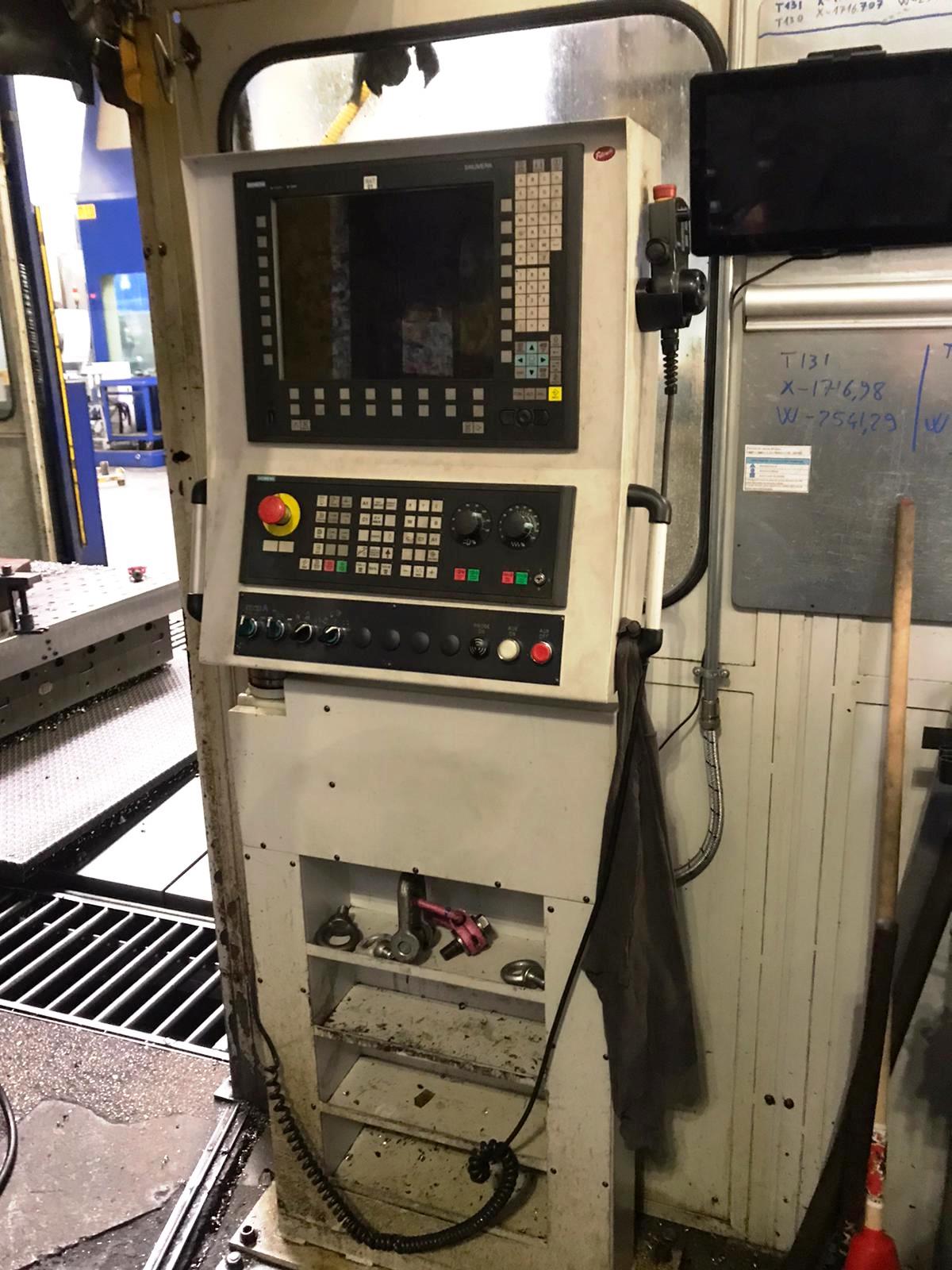

Controllo numerico SIEMENS 840D PowerLine sostituito nel 2015
Lavaggio completo di tutto il sistema idrostatico nel 2012

MACCHINA USATA
