PAMA
09195
A MONTANTE MOBILE
IDROSTATICA

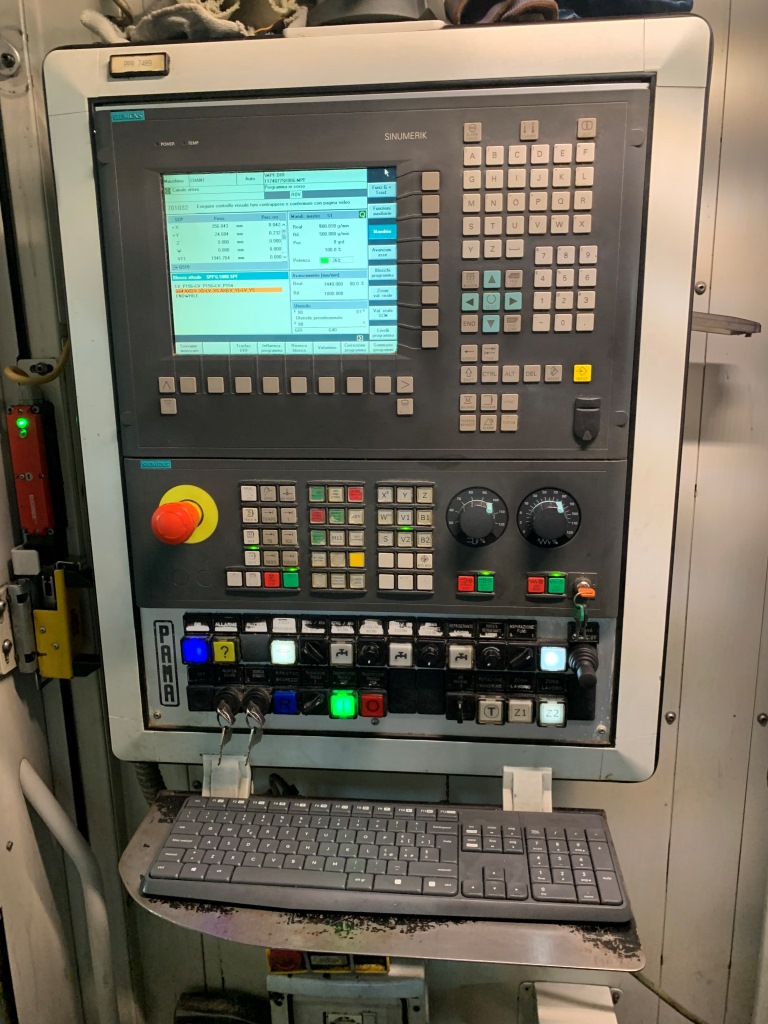

Controllo numerico SIEMENS 840D
ASSE LONGITUDINALE - BASAMENTO/CARRO (ASSE X):
Corsa mm 9000
Avanzamento rapido mm/min. 30.000
ASSE VERTICALE - MONTANTE/TESTA (ASSI Y-Y1):
Corsa mm 4000
Avanzamento rapido mm/min. 15.000

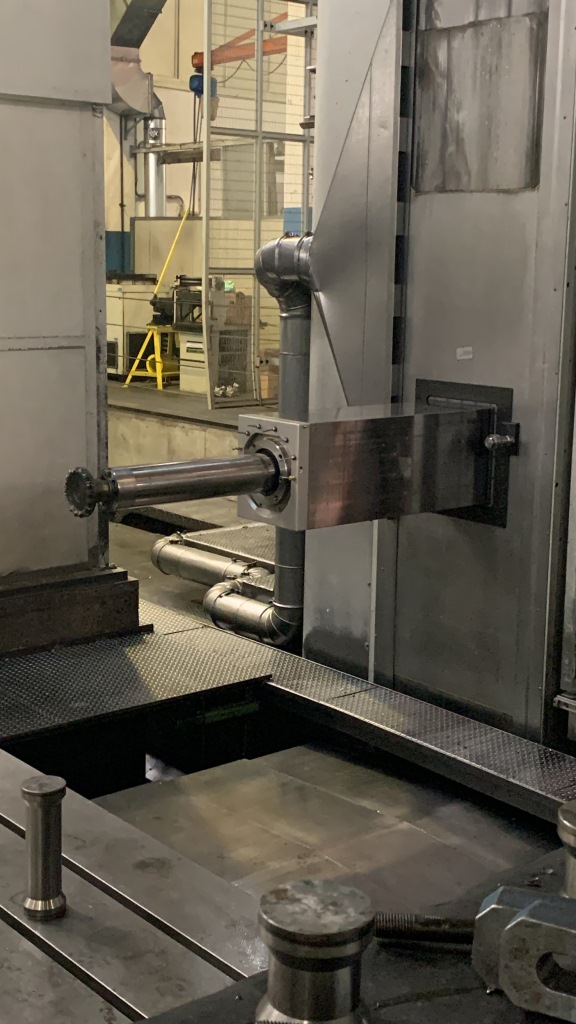

TESTA PORTA MANDRINO (ASSI Z-W):
Diametro di alesatura mm 150
Corsa assiale ram porta-mandrino (Z) mm 1000
Avanzamento rapido asse Z mm/min 30.000
Cono interno mandrino di alesatura ISO 50 DIN 69871
Dimensioni ram mm 360x400
Corsa assiale mandrino di alesatura (W) mm 700
Avanzamento rapido asse W mm/min 30.000
Corsa assiale complessiva (Z+W) mm 1700
Numero gamme velocita' mandrino n.2
Velocita' rotazione mandrino giri/min 6:3500
Potenza motore mandrino kW 46
Coppia nominale mandrino Nm 2120

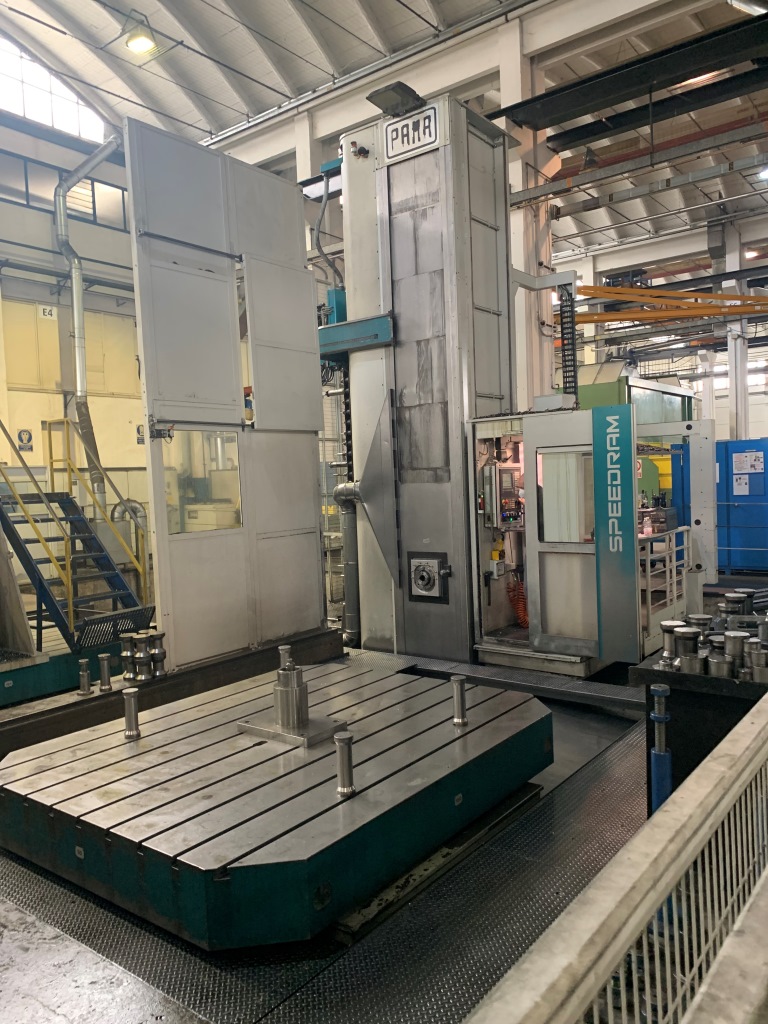

N.2 TAVOLE GIREVOLI (ASSI V1/B1):
Dimensioni tavola mm 2500x3000
Portata nominale Kg 40.000
Corsa longitudinale (asse V1) mm 2000
Avanzamento di lavoro programmabile (asse V1) mm/min 0,5:10.000
Avaznamento rapido (asse V1) mm/min 10.000
Rotazione tavola (asse B1) n/giri 360 gradi
MAGAZZINO UTENSILI A CATENA CU 145R-100:
Posti utensile m.100
Passo catena mm 145
Diametro max utensile con tutte le stazioni occupate mm 140
Diametro max utensile con le stazioni adiacenti libere mm 420
Lunghezza max utensile mm 600
Peso max utensile per singolo utensile Kg 35
Peso complessivo max ammesso per gli utensili in catena Kg 1500
Max sbilanciamento complessivo Kg 250
Cono interno ISO 50

MACCHINA USATA
